整鞋比重測試儀是一種專門用于測量整只鞋子（或鞋類部件）密度（比重）的精密設備。其核心原理通常基于阿基米德浮力法，通過測量鞋子在空氣中和水中的重量差，自動計算得出比重值。

1、本機為精密數字式比重試驗機，采用了高感度感應組件及自動升降水槽裝置。

2、當試件夾持妥當后，即自動測量試件在空氣中重量；當試件浸入水后，自動量測試件在水中重量（浮力），從而演算試件體積（V）,計算試件的比重值。

叁、儀器說明

一、規格參數：

1.容量：2000g

2.顯示精度：±1%

3.靈敏度：0.5-4mv可調

4.夾具延遲：0-10Ｓ

5.水箱溶劑：490×150×210mm

6.升降行程:200mm

7.夾具：insertx1，clipx1

8.中文微型打印機列表

9.體積：650×400×940cm

10.重量：52kg

11.電源：220V

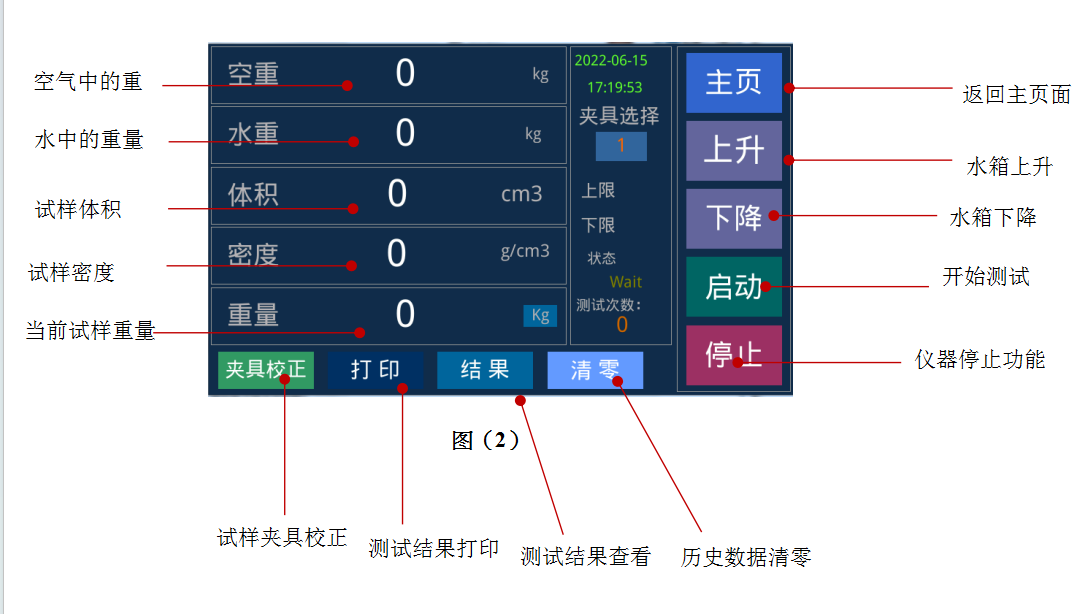

四：控制器說明：

1、 啟動測試:

在停機狀態,按[START]啟動測試, 控制器自動捕捉試樣在空氣中的重量, 同時顯示提示<Air W>, 測試完試樣空氣中重量后, 水槽將自動上升到定位點, 并顯示<Wat.w>, 控制器將自動捕捉水中重量, 完成后, 水槽將自動下降到下定位點. 測試中,若需要停止測試, 請按[STOP]可停止機臺運行.

2、上升:在機臺停止或運行狀態,按[UP—上升箭頭]或[DOWN—下降箭頭]均進入點動狀態,按住上箭頭則上行,按住下箭頭則下行.

3、清零顯示:在測試狀態或者停機狀態,按[ZERO]鍵將清零力值, 并把峰值清零.

4、切換顯示單位: 點擊數字單位可以切換顯示單位,可在g/Kgf / Lbf / N三個單位之間進行轉換.

5、打印: 在停機狀態下,按[打印]將打印最近10次所有測試結果,并自動打印所有測試結果平均值.(注意:在機臺運行狀態和設置狀態打印功能不可用.)

6、單筆打印：在停機狀態下按[MENU]鍵進入菜單選擇狀態，查看結果，在查看結果里打印就是單筆。

五、功能說明:

1、夾具選擇---Clamp Set:

共有2種夾具編號可以選擇, 可根據不同試樣選擇不同夾具, 測試前, 至少要進行一次夾具校正以扣除測試試樣水中重, 否則測試結果可能不準確, 出廠時, 已經對每個夾具進行了校正, 但每次測試時, 水槽中的水位可能不一樣, 建議測試前進行一次夾具校準.

2、夾具校準---Clamp Calibration

點選夾具校正界面，根據界面提示，校正夾具：夾具扣零，按上升鍵一直等帶夾具沒入水中后，夾具補償出現穩定數字后，點選寫入，校正數據寫入主板中，手動下降水箱，返回測試界面夾具校正完成；

六、操作規范

一、試樣準備

1、準備1只測試鞋底或橡膠試樣，至少長度不小于20mm

2、將準備試樣放入溫度（23±2）℃，溫度（65±2）%相對溫濕度的標準環境條件下調控至少24H。

二、測試步驟：

1、打開儀器電源開關，進入正常操作控制界面（注：保證儀器加水前夾具校準完成）；

2、取一只鞋底試樣，清零儀器數據，取出相應試樣夾具；

3、試樣安裝于夾具或不出取夾具直接輕打開夾具直接輕夾住試樣，重新輕扣置于儀器上夾頭；

4、開始測試儀器自動上升降，水位沒過全部試樣不暴漏水面時，儀器自動停止測試，自動換算試樣密度值；

5、完成測試后，儀器水箱自動下降直到完成位置，打印數據；

6、重復以上步驟，繼續安裝完成其它試樣；
